采用美國進口原裝的集成閥(以A為標志)，基本為單罐結構，采用時間控制方式。由于集成閥是針對軟化水設備應用而生產設計時的，其水流特性略差，所以僅能在小流量需求時采用；設備采用含氧原水進行反沖洗，相對增加了除氧劑的消耗。
|
型號 |
ZKY-3A |
ZKY-6A |
ZKY-8A |
|
處理量t/h |
2~3 |
4~6 |
6~9 |
|
罐徑mm |
400 |
750 |
900 |
|
罐高mm |
1600 |
1800 |
1800 |
|
進出水口mm |
32 |
40 |
40 |
|
填料重t |
0.84 |
0.90 |
1.40 |
|
Ф1 |
350 |
750 |
900 |
|
Ф2 |
25 |
40 |
40 |
|
Ф3 |
25 |
40 |
40 |
|
H1 |
2000 |
2200 |
2250 |
|
H2 |
1750 |
2000 |
2000 |
|
H3 |
1870 |
2200 |
2200 |
|
S1 |
40 |
40 |
40 |
|
S2 |
550 |
1050 |
1050 |
|
二、 |
標準雙罐設備 |
標準設備的設計主要采用了以色列進口的過濾器專用三通閥，該閥專為介質過濾器應用而設計，工作時原水經三通閥直接進入除氧器罐體內，出水自罐下部進入總出水管。水中溶解氧與海綿鐵發生化學反應產生不易溶于水的絮狀沉淀被海綿鐵顆粒攔截下來，沉淀積聚在罐體內造成水流阻力增大，進出口壓差增大，當壓差增加到一定值時(0.05~ 0.07MPa)，壓差表向控制器發出反沖洗信號，A罐電磁閥加電，A罐頂部的三通閥動作(自標準過濾狀態轉為反沖洗狀態)，A罐進水口關閉，反沖洗口打開；由于B罐此時處于工作狀態，反沖洗水經出水口進入A罐底部，經罐頂沖洗閥流向排水口，完成反洗動作，控制器控制反洗時間以達到所要求的沖洗效果，一般為3~15分鐘。
控制器依次對其余的罐體進行沖洗，使整個系統處于良好的工作狀態，每個罐的反沖洗用水均為其他罐體的產水。
標準系統的優異的反沖洗強度、產水量等水流特性使過濾器工作于穩定狀態下；較大的進出水及排水口可提供大的沖洗強度，以較少的水耗得到較好的沖洗效果；系統設計時配用了專用的排氣閥，可將運行時帶入罐內的氣體及時排出，減少氣體對設備運行及反沖洗的影響，提高設備運行的穩定性；系統采用手動控制或壓差表自動控制，可以實現無人值守；標準系統均為雙罐并聯設計，可以隨時向后級系統連續供應合格水；設備自動采用無氧水進行反沖洗,進一步提高反沖洗效果,降低水耗及除氧劑消耗；系統采用模塊化設計，可以根據需要增加罐體以達到更高的產水量。
|
型號 |
ZKY-4 |
ZKY-10 |
ZKY-16 |
ZKY-20 |
ZKY-35 |
ZKY-40 |
ZKY-50 |
ZKY-60 |
ZKY-70 |
|
出水量t/h |
4-6 |
6-10 |
10-15 |
15-22 |
25-35 |
35-40 |
45-55 |
55-65 |
70-75 |
|
單罐水量t/h |
2-3 |
3-5 |
5-8 |
8-12 |
12-18 |
16-20 |
22-28 |
28-35 |
33-38 |
|
尺寸mm |
罐徑Ф1 |
400 |
600 |
700 |
900 |
1000 |
1200 |
1300 |
1400 |
1600 |
|
總進水口Ф2 |
32 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
125 |
|
總出水口Ф3 |
32 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
125 |
|
罐進水管Ф4 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
罐出水管Ф5 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
排污管Ф6 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
長S1 |
1000 |
1500 |
1600 |
1800 |
2000 |
2400 |
2700 |
3000 |
3500 |
|
寬S2 |
600 |
800 |
1000 |
1200 |
1400 |
1500 |
1600 |
1800 |
2000 |
|
總高度H1 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
|
進口高H2 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
|
出口高H3 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
|
填料總重t |
0.6 |
1.0 |
1.5 |
2.5 |
3.0 |
4.2 |
5.0 |
6.0 |
8.0 |
注：由于技術原因，部分細節尺寸未標明；可能會因技術需要而進行更改，以隨機文件為準

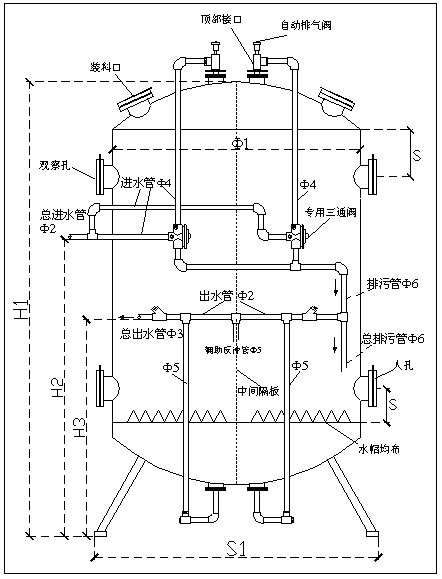

單罐雙腔設備采用與雙罐設備完全相同的工作控制原理，罐體內部被分為兩個相互獨立的工作腔室，雙腔設備的主要特點是設備占地小，管路結構簡單，安裝方便。
ZKY過濾式除氧器技術參數表
|
型號 |
ZKY-4 |
ZKY-10 |
ZKY-16 |
ZKY-20 |
ZKY-35 |
ZKY-40 |
ZKY-50 |
ZKY-60 |
ZKY-70 |
|
水量t/h |
2-3 |
3-5 |
5-8 |
8-12 |
12-18 |
16-20 |
22-28 |
28-35 |
33-38 |
|
尺寸mm |
罐徑Ф1 |
400 |
600 |
700 |
900 |
1000 |
1200 |
1300 |
1400 |
1600 |
|
總進水口Ф2 |
32 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
125 |
|
總出水口Ф3 |
32 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
125 |
|
罐進水管Ф4 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
罐出水管Ф5 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
排污管Ф6 |
25 |
40 |
50 |
50 |
65 |
80 |
80 |
100 |
100 |
|
長S1 |
1000 |
1500 |
1600 |
1800 |
2000 |
2400 |
2700 |
3000 |
3500 |
|
寬S2 |
600 |
800 |
1000 |
1200 |
1400 |
1500 |
1600 |
1800 |
2000 |
|
總高度H1 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
|
進口高H2 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
|
出口高H3 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
3100 |
3100 |
3300 |
注：由于技術原因，部分細節尺寸未標明；可能會因技術需要而進行更改，以隨機文件為準
