新型旋膜式除氧器設計技術規范(下)，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下：

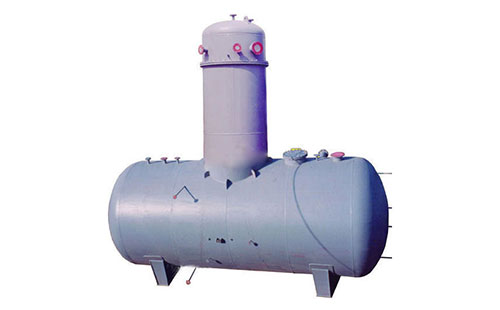

中文：旋膜式除氧器
拼音：xuán mó shì chú yǎng qì
英文：Rotary membrane deaerator
一、除氧器儀表及控制要求
應根據滿足正常運行的要求，配置必要的就地顯示儀表。所供設備和儀表應是經鑒定合格的產品，并能滿足電站使用環境要求。
1.1壓力儀表：除氧器應留有就地壓力表和遠傳壓力指示接口，投標方應提供接口和一次門，且接口位置應保證介質的測量值和讀數具有代表性。投標方提供的就地壓力表應裝在便于觀察和維修的地方，精度為1.5級，表盤直徑100mm。遠傳壓力測點接管座數量應分別滿足測量、調節、報警的要求，數量至少為2個，接口管規格應在圖中標注清楚。
1.2溫度計：除氧器水箱上應留有就地水溫指示和遠傳用的水溫指示表接口。投標方提供的就地水溫指示宜采用雙金屬溫度計，遠傳用的水溫指示接口插座的螺紋規格為M27×2。
1.3水位計：除氧器水箱上應配置1對就地顯示的水位計，同時應留有水位監視、控制的遠傳測點接口，數量至少為1對，投標方提供平衡容器及一次門。接口管規格應在圖中標注清楚。
1.4 所供儀表刻度應采用國家法定計量單位。
二，除氧器制造要求
1，除氧器及水箱應包括下列部件：
(1)除氧器及水箱本體。
(2)除氧器水箱底座。
(3)除氧組件。
(4)除氧器的出水管和蒸汽連通管。
(5)除氧器及水箱留有檢修人孔。
(6)固定保溫層的鉤釘。
(7)溢流水封、排汽閥、安全閥。
(8)儀表配件(由投標方提供)。
2，除氧器和水箱之間應有足夠的流通通道，以達到甩負荷或壓力突然變化時，水箱與除氧器之間的蒸汽壓力能立即平衡。
3，當除氧器和水箱在現場組裝時，除氧器和水箱之間所有管道接口應為焊接。為了焊接方便，應校直接口。
4，除氧器水箱出口管應高出殼體之上50～100mm，以防止雜物進入出口管接口。出口管應設不銹鋼濾網及防旋渦裝置，并應牢固卡緊在出口管上，以防止雜物進入出口管接口。
5，應把如下特殊的設計和結構特點包括進去：
(1)除氧器和水箱上的接口如為焊接，供方應在工廠做好焊接坡口。
(2)與流體接觸的所有設備和附件都不應用銅材制造。
(3)除氧器及水箱筒體壁厚的腐蝕裕量的最小值為1.6mm。
(4)除氧器的填料及余汽冷卻器的管道應采用耐腐蝕材料。其他易腐蝕部件(如進水管、內件支架等)建議采用耐腐蝕材料或采取有效的防腐措施。
(5)水箱的內部加強圈必須與筒體的材料相同。
(6)溢流水封高度不小于4m
6，凝結水進口、給水出口和放氣、排水接口應為法蘭接口;在筒體處可能產生汽化的疏水和濕蒸汽管進口接口應配可拆換的不銹鋼襯墊;管道接口布置應盡量減少在除氧器拆開檢修時割斷或拆開管道。
7，接口和底座的布置尺寸應在投標方最后的外形圖上標注這些尺寸的偏差不超過±3毫米。投標方應根據最后的外形圖為水箱底座提供足夠的固定螺孔。
8，所有水位調節、水位指示表、水位報警、壓力表和溫度計等接口尺寸應按如下規定：
(1)水位計儀表接口為DN20。
(2)壓力表接口為DN10。
(3)溫度計接口為承插焊接鍛鋼插座。
